　　矽源特ChipSourceTek-NS4146概述：

　　矽源特ChipSourceTek-NS4146是一款超低 EMI、无需滤波器3W单声道D类音频功率放大器。

　　矽源特ChipSourceTek-NS4146采用先进的技术，在全带宽范围内极大地降低了 EMI 干扰，最大限度地减少对其他部件的影响。

　　矽源特ChipSourceTek-NS4146内置过流保护、过热保护及欠压保护功能，有效地保护芯片在异常工作状况下不被损坏。并且利用扩频技术充分优化全新电路设计，高达 90%的效率更加适合于手机及其他便携式音频产品。

　　矽源特ChipSourceTek-NS4146无需滤波器的 PWM 调制结构及增益内置方式减少了外部元件、PCB 面积和系统成本。

　　矽源特ChipSourceTek-NS4146提供 DFN(2×2)-8 封装，额定的工作温度范围为-40℃至 85℃。

　　矽源特ChipSourceTek-NS4146特性：

　　优异的全带宽 EMI 抑制能力

　　优异的“上电，掉电”噪声抑制

　　3W 输出功率（10% THD、5V 电源、4 负载）

　　0.05%THD+N（1W 输出功率、5V 电源）

　　无需滤波器 Class-D 结构

　　高达 90%的效率

　　高 PSRR：-80dB（217Hz）

　　低静态电流（3.5mA）

　　工作电压范围：2.2V～5.25V

　　过流保护、过热保护、欠压保护

　　矽源特ChipSourceTek-NS4146

　　提供DFN(2×2)-8 封装

　　矽源特ChipSourceTek-NS4146应用领域：

　　移动电话（手机等）

　　MP3/PMP

　　Mini 音箱

　　数码相框

　　矽源特ChipSourceTek-NS4146典型应用电路图：

　　矽源特ChipSourceTek-NS4146

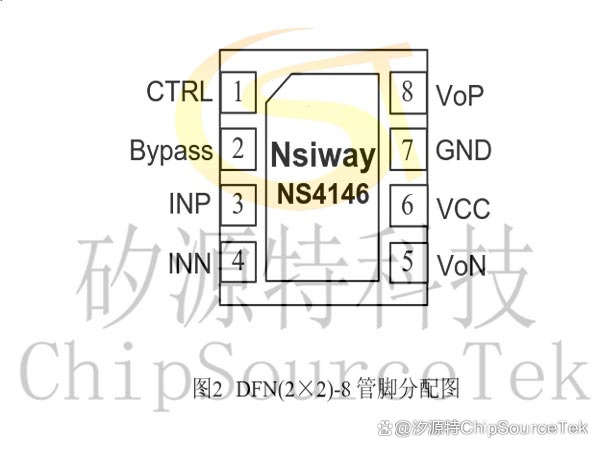

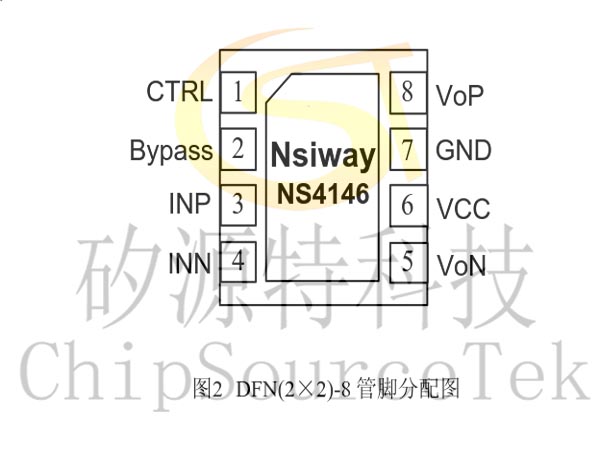

　　管脚分配图：

　　

　　矽源特ChipSourceTek-NS4146

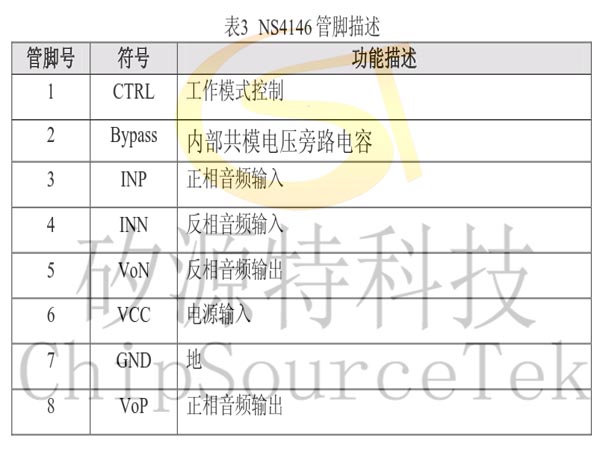

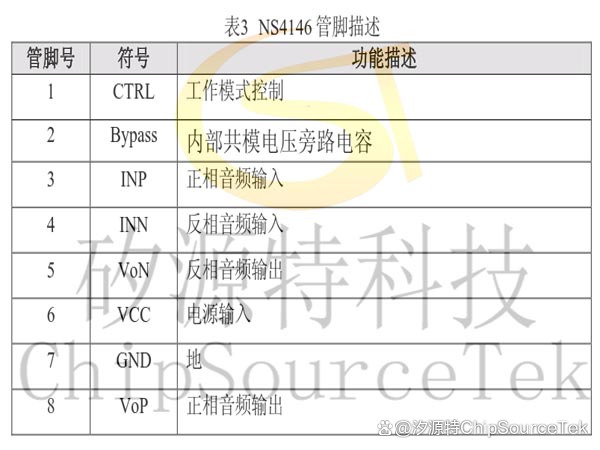

　　管脚功能描述：

　　

　　矽源特ChipSourceTek-NS4146

　　原理框图：
